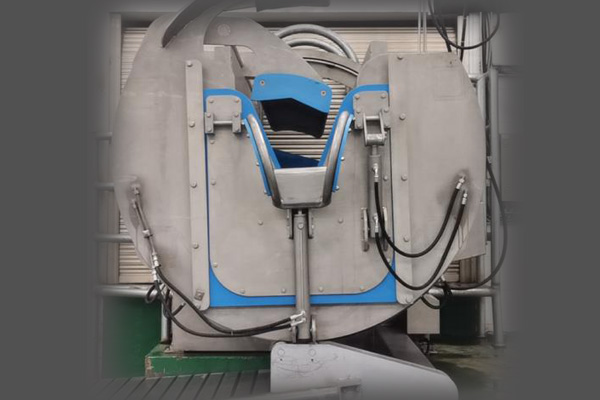

宗教旋轉翻板箱(型號ZJXZF-30-A):
產品概述
用于牛清真宰殺,配有有液壓系統及機械鎖緊系統聯合進行控制,該機能實現牛翻板宰殺,滿足宗教宰殺活牛未擊昏情況下的宰殺要求,具有工作穩定噪音小維修方便快捷等特點。宗教宰殺箱的設計便于牛體進入宰殺箱。背門關閉,牛體通過推門的移動從背部固定在宰殺箱內。宰殺箱可根據牛體大小在寬度和高度上進行調整。宰殺箱旋轉前先固定牛頭。宰殺箱的旋轉通過液壓控制的。宰殺箱旋轉后,進行宗教宰殺。合法的在宰殺箱中的停留時間為45秒鐘。放血后,到達停留時間后從宰殺箱中釋放胴體。宰殺箱的液壓功能通過按鈕進行控制。宗教宰殺箱包含電控系統(西門子)控制宰殺箱的手動或自動功能??刂葡到y(tǒng)置于不銹鋼面板內,安裝在宰殺箱上或者附近區域。
包含:
?用于宗教牛翻板宰殺。
?整機采用液壓機械傳動,對牛體無污染。
?運行平穩,使用壽命長。
?能連續生產,效率高。
?操作簡單,易損件少。
?適用的范圍及工作條件
?周圍環境溫度:-10℃~+40℃
?額定控制電壓值380V±15%范圍內能可靠
?工作液壓:0~-16Mpa,電機功率:2.2KW,進口sew減速機
?液壓站;有效容積800×700×700(mm)電機7.5KW
?外型尺寸:約3000 x 2100 x 2400 mm (長 x 寬 x 高)
?宰殺箱重量 : 約4000 kg
?宗教宰殺箱產能:約40~50頭牛/小時,固定45秒(伊斯蘭)
?約 60頭牛/小時,無固定時間(猶太)
?供應功率 : 7,5kW 400V, 3相, 50Hz
?液壓 : 140 巴
?閥門控制電壓 : 24V DC
?活牛重量:從350kg到1400kg
?翻板箱進牛口尺寸:上部位尺寸為1100mm,下部位尺寸為600mm;
?PLC控制中心,一鍵急停裝置;
?液壓控制管路采用膠管和硬管結合;
?進??谝簤河透卓刂疲?套液壓旋轉油缸,翻板的踏板和支撐要牢固,不能變形。配有牛頭固定裝置。(油缸控制夾牛頭,油缸控制托牛脖), 使底平面在0-45°之間角度任意轉動。配有液壓控制翻板箱側面板升降油缸,通過旋轉滾筒使之與地面成130°-180°之間打開兩側側板、頂板,使牛順利從翻板箱內落出;
?該產品金屬部位均采用不銹鋼鋼板氬弧焊焊接,表面噴砂處理;塑料輔助件采用PA6,耐酸性腐蝕、耐磨性,翻板箱旋轉軸采用40cr熱處理工藝,齒輪采用45#表面調制,液壓馬達外殼均有1.5mm不銹鋼覆蓋保護件;
?旋轉翻板箱油管路、電氣線路有管夾及線管保護。
